رفرکتومتر فرآیندی Remote با هد بلند برای اندازه‌گیری Representative Brix و Concentration در مخازن، Vesselها و لوله‌های با قطر بالا.
1,530,000,000 تومان

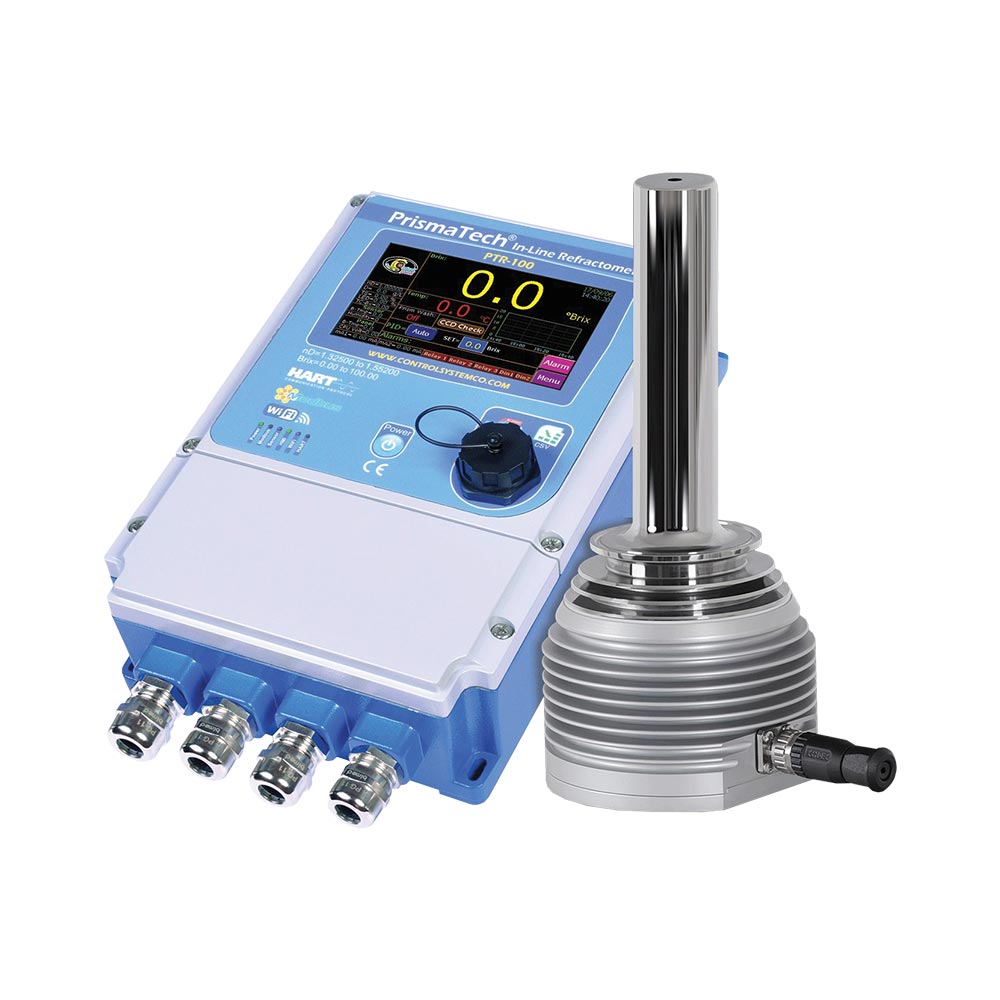

PTR100-T نسخه هد بلند خانواده PTR100 است که به‌طور مشخص برای مخازن، Vesselها و خطوط فرآیندی با قطر بالا طراحی شده است. سیستم اپتیکی، Electronics، قابلیت‌های Process Control و رابط Remote آن با PTR100 مشترک است، اما افزایش طول Sensor Head باعث می‌شود Prism در عمق بیشتری از سیال فرآیندی قرار گیرد.
در لوله‌های فرآیندی با قطر بالا، سرعت جریان در نزدیکی دیواره می‌تواند کمتر از ناحیه مرکزی باشد. همچنین امکان Layering، Mixing ناکامل یا تفاوت موضعی Concentration در نزدیکی دیواره وجود دارد. قرار دادن Prism در عمق بیشتری از جریان کمک می‌کند اندازه‌گیری به شرایط واقعی Bulk Liquid نزدیک‌تر باشد.
هد بلند در فرآیندهایی که احتمال رسوب یا Coating در مجاورت دیواره لوله یا مخزن بیشتر است نیز مزیت دارد. قرار گرفتن Prism در ناحیه‌ای با حرکت بیشتر سیال می‌تواند احتمال باقی‌ماندن رسوبات روی سطح اپتیکی را کاهش دهد و در صورت نیاز سیستم Prism Wash داخلی نیز امکان شست‌وشوی Automatic یا Manual سطح منشور را فراهم می‌کند.
در نصب روی Tank و Vessel، هد بلند امکان قرارگیری نقطه اندازه‌گیری در عمق بیشتری از مخزن و نزدیک‌تر به ناحیه Mixing فعال را فراهم می‌کند.
این طراحی برای مخازنی که ضخامت جداره، Mounting Nozzle، Insulation یا Jacket فاصله زیادی بین محل نصب خارجی و سیال واقعی ایجاد می‌کند نیز مناسب است.
PTR100-T بر اساس Total Internal Reflection و Critical-Angle Detection ضریب شکست را اندازه‌گیری می‌کند. سیستم اپتیکی 589 nm، Prism از جنس Sapphire و Linear CCD با 3648 پیکسل، رنج 1.32500 تا 1.54000 nD و 0 تا 100 °Bx را پوشش می‌دهند. Concentration اختصاصی محصول از طریق جداول قابل تنظیم nD-to-Concentration و Automatic Temperature Compensation با Pt100 داخلی محاسبه می‌شود.
ساختار Remote باعث می‌شود سنسور در نقطه اندازه‌گیری روی فرآیند قرار گیرد و پنل مجزای 4.3-inch Touchscreen در اتاق Monitoring یا Control نصب شود. دو Analog Output، Digital Input، Relay Output، PID، Alarmها، Modbus RTU، Data Logger و USB/CSV همان قابلیت‌های مانیتورینگ و کنترل PTR100 را در این مدل نیز فراهم می‌کنند.
هد Wetted از Stainless Steel 316L، Prism از Sapphire و Process Seal از Viton ساخته شده‌اند. PTR100-T دمای فرآیند −20 تا +120 °C، فشار تا 12 bar و CIP/SIP تا +140 °C برای 30 دقیقه را پشتیبانی می‌کند.
| Product Family Name | PrismaTech refractometer series |
|---|---|
| Product Type | PTR100-T |
| Measurement Principle | Refractive index |
| Measurement Paremeters | Brix, Refractive index and Temperature |
| Contact to measured medium | Yes |
| Refractive Index Range | 1.32500-1.54000 |
| Brix Range | 0-100%Brix |
| Measured Media | Liquids |
| Ambient temperature | 0 to +50°C |
| Power supply (VAC) | 110-240 VAC |
| Power supply (VDC) | 18-30 VDC |
| Process pressure | "Max.16 bar |
| Process temperature | 0-120°C |
| Wetted Parts Material | AISI316L,PTFE,Titanium,Sapphire |
| Prism Material | Sapphire |
| Connections | 3A Clamp DN63 |
| Analogue outputs | Two units 0/4…20 mA (Brix, Temperature, PID controller, etc.) |
| Digital inputs | Two units |
| Output relays | Three Units (6A) (alarm,limits,system ok,etc.) |
| Communications | Modbus RTU (RS485) |
| Cable connection | Gland PG 11, M12 8pin |
| USB port | "One port for transferring |
| Measurment Accuracy | ±0.07% Brix |
| Sensor protection | IP67 |
| Transmitter protection | IP66 |
| Display | 4.3" touch screen |
| Transmitter | Remote |
| Transmitter Dimensions | 290×160×85 mm |
