رفرکتومتر Inline با ساختار Remote و رنج کامل برای اندازه‌گیری پیوسته Brix، ضریب شکست و غلظت اختصاصی محصول، همراه با جبران‌سازی خودکار دما و قابلیت‌های داخلی کنترل فرآیند.
1,380,000,000 تومان

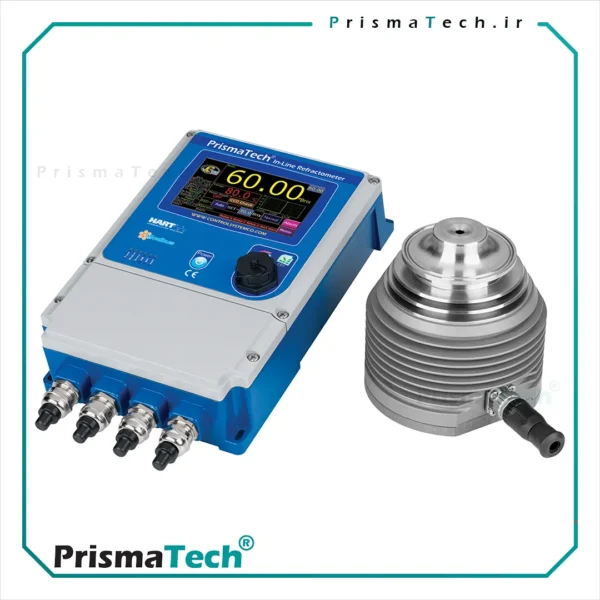

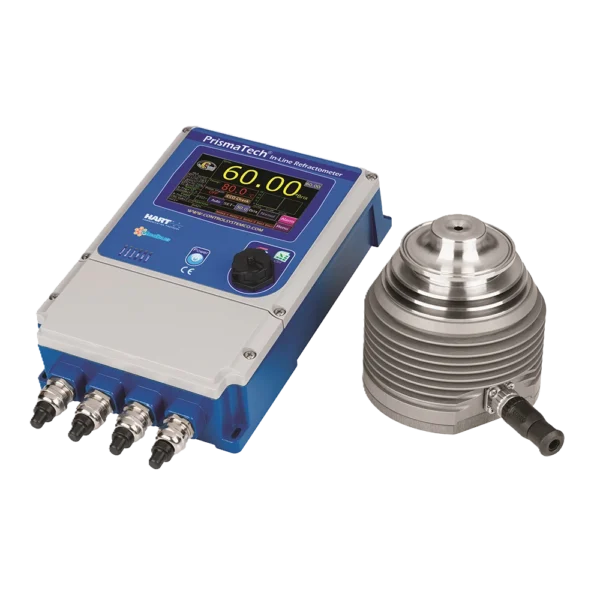

PTR100 یک رفرکتومتر Inline با ساختار Remote برای اندازه‌گیری پیوسته غلظت مایعات مستقیماً در خط تولید است. سنسور اپتیکی در نقطه اندازه‌گیری روی فرآیند نصب می‌شود، در حالی که Transmitter و پنل کنترل لمسی مجزا می‌توانند در اتاق مانیتورینگ یا کنترل نصب شوند و دسترسی مناسب به اندازه‌گیری‌ها، تنظیمات، Alarmها، کنترل فرآیند و داده‌های ذخیره‌شده را فراهم کنند.
دستگاه بر اساس Total Internal Reflection و تشخیص Critical Angle ضریب شکست را اندازه‌گیری می‌کند. LED با طول موج 589 nm متناظر با Sodium D-Line، منشور Sapphire را روشن می‌کند و Linear CCD با 3648 پیکسل مرز روشن/تاریک اپتیکی را برای محاسبه Critical Angle تشخیص می‌دهد. Pt100 داخلی نیز دمای فرآیند را اندازه‌گیری می‌کند.
PTR100 محدوده ضریب شکست 1.32500 تا 1.54000 nD و رنج کامل 0 تا 100 °Bx را پوشش می‌دهد. Accuracy ضریب شکست ±0.0002 nD و Repeatability آن ±0.0001 nD است. Brix Accuracy برابر ±0.07 °Bx و Repeatability برابر ±0.05 °Bx بوده و Resolution اندازه‌گیری 0.00001 nD و 0.01 °Bx است.
اندازه‌گیری غلظت اختصاصی محصولات مختلف از طریق جداول قابل تنظیم تبدیل nD به Concentration انجام می‌شود. ترکیب این قابلیت با Pt100 داخلی و Automatic Temperature Compensation باعث می‌شود دستگاه علاوه بر Brix استاندارد، Concentration تعریف‌شده برای هر محصول را نیز محاسبه کند.
هر Measurement Cycle در 600 میلی‌ثانیه انجام می‌شود. Damping قابل تنظیم به کاربر اجازه می‌دهد خروجی را بر اساس تعداد مشخصی از سیکل‌های اندازه‌گیری فیلتر کند و بین پاسخ سریع و نمایش پایدار در شرایط متغیر فرآیند تعادل ایجاد کند.
در فرآیندهایی که احتمال Coating، Fouling یا رسوب محصول روی سطح اپتیکی وجود دارد، PTR100 از سیستم اختصاصی Prism Wash Control استفاده می‌کند. Relayهای قابل تنظیم می‌توانند Pump و Valve شست‌وشو را کنترل کنند و زمان Wash، فاصله بین سیکل‌های Cleaning و Post-Wash Measurement Delay از طریق رابط لمسی قابل تنظیم هستند. در صورت نیاز، مجموعه شست‌وشوی اختصاصی شامل پمپ فشار بالا و نازل برای پاشش آب داغ روی سطح منشور همراه دستگاه قابل ارائه است.
دو Analog Output قابل تنظیم 0–20 یا 4–20 mA می‌توانند به Refractive Index، Brix، Concentration، Temperature یا PID Controller Output اختصاص داده شوند. دو Digital Input و سه Relay Output قابل تنظیم نیز Alarmهای فرآیندی، System Status، تشخیص خطای Analog Output، قابلیت‌های کنترلی و Prism Wash را پشتیبانی می‌کنند. Modbus RTU روی RS-485 امکان اتصال دیجیتال به PLC و سیستم اتوماسیون را فراهم می‌کند.
پنل کنترل مجزای 4.3-inch Color Touchscreen دسترسی کامل اپراتور به مقادیر اندازه‌گیری و تنظیمات دستگاه را فراهم می‌کند. Data Logger داخلی تا 6000 Sample را با Sampling Interval قابل تنظیم ذخیره می‌کند و اطلاعات ثبت‌شده از طریق USB با فرمت CSV قابل انتقال هستند.
هد در تماس با فرآیند از Stainless Steel 316L با زبری سطح Ra ≤ 1 µm ساخته شده و از منشور Sapphire با خلوص 99.997% Al₂O₃ و Seal از جنس Viton استفاده می‌کند. PTR100 دمای فرآیند 20− تا 120+ درجه سانتی‌گراد، فشار تا 12 bar و سیکل‌های CIP/SIP تا 140+ درجه سانتی‌گراد برای 30 دقیقه را پشتیبانی می‌کند.
| Product Family Name | PrismaTech refractometer series |
|---|---|
| Product Type | PTR100 |
| Measurement Principle | Refractive index |
| Measurement Paremeters | Brix, Refractive index and Temperature |
| Contact to measured medium | Yes |
| Refractive Index Range | 1.32500-1.54000 |
| Brix Range | 0-100%Brix |
| Measured Media | Liquids |
| Ambient temperature | 0 to +50°C |
| Power supply (VAC) | 110-240 VAC |
| Power supply (VDC) | 18-30 VDC |
| Process pressure | "Max.16 bar |
| Process temperature | 0-120°C |
| Wetted Parts Material | AISI316L,PTFE,Titanium,Sapphire |
| Prism Material | Sapphire |
| Connections | 3A Clamp DN63 |
| Analogue outputs | Two units 0/4…20 mA (Brix, Temperature, PID controller, etc.) |
| Digital inputs | Two units |
| Output relays | Three Units (6A) (alarm,limits,system ok,etc.) |
| Communications | Modbus RTU (RS485) |
| Cable connection | Gland PG 11, M12 8pin |
| USB port | "One port for transferring |
| Measurment Accuracy | ±0.07% Brix |
| Sensor protection | IP67 |
| Transmitter protection | IP66 |
| Display | 4.3" touch screen |
| Transmitter | Remote |
| Transmitter Dimensions | 290×160×85 mm |
