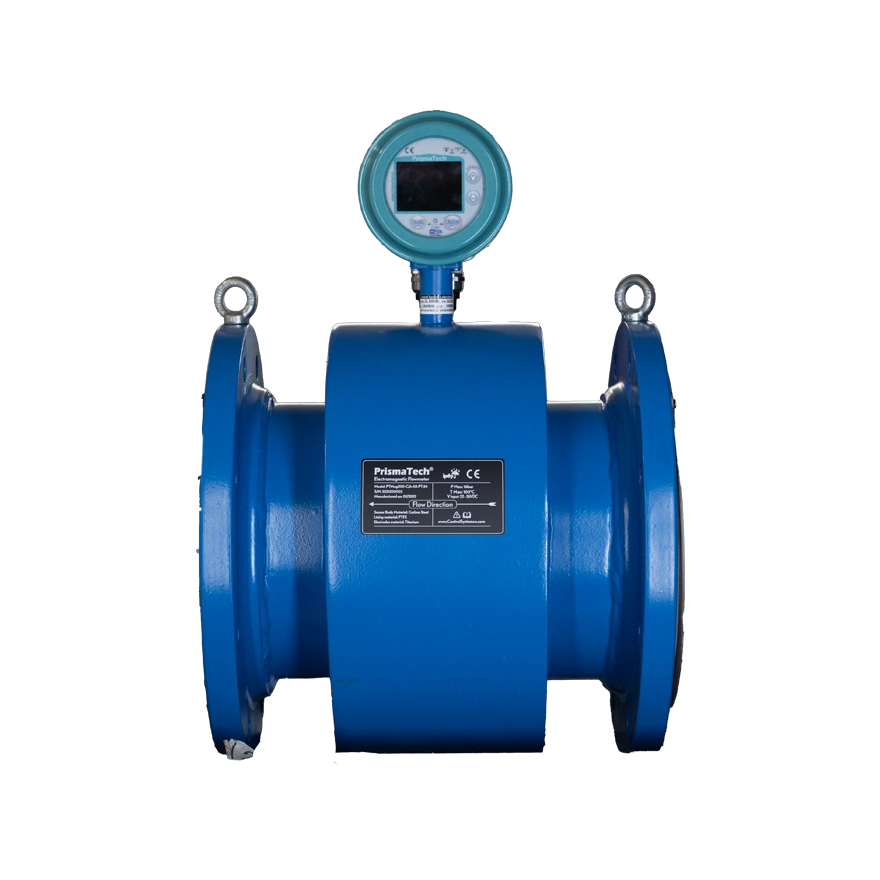

فلومتر الکترومغناطیسی با بدنه فولادی و لاینرداخلی PTFE پریسماتک

کد محصول:

ویژگی‌های محصول

✓ بدنه اصلی از جنس فولاد و بدنه ترانسمیتر از جنس آلومینیوم آنودایز شده

✓ دارای پوشش داخلی (Lining) از جنس NBR و PTFE و الکترود از جنس AISI316L

✓ استفاده از میکرو کنترلر ۳۲ بیتی و مبدل آنالوگ به دیجیتال ۲۴ بیتی با دقت و سرعت بالا

✓ مقاوم در برابر مواد خورندۀ اسیدی و قلیایی

✓ مقاوم در برابر انواع نویزهای الکتریکی، مغناطیسی و ارتعاشات مکانیکی

✓ دارای نمایشگر گرافیکی با کلیدهای لمسی جهت اعمال تمامی تنظیمات

✓ قابلیت اندازه‌ گیری فلو در جریان مستقیم و معکوس

✓ دارای IP68 برای سنسور و IP67 برای نمایشگر

Price range: 112,000,000 تومان through 420,000,000 تومان

توضیحات محصول

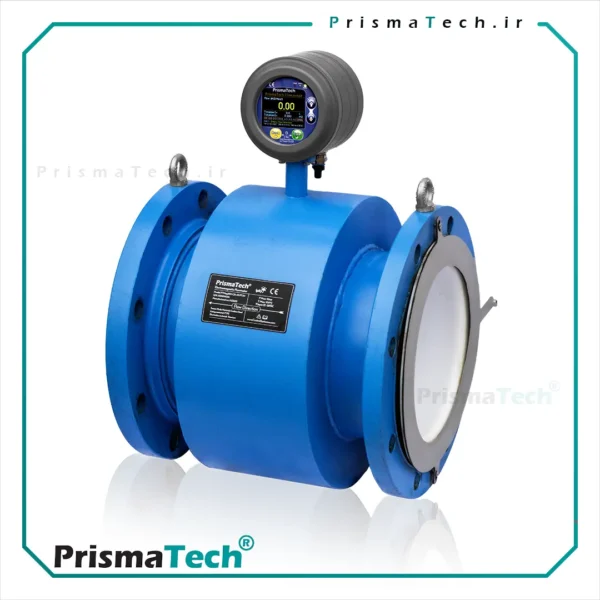

فلومتر الکترومغناطیسی با بدنه فولادی و لاینرداخلی PTFE فلنج کلاس 150

فلومتر الکترومغناطیسی با بدنه فولادی و لاینرداخلی PTFE فلنج کلاس 150 پریسماتک محصولی است که قابل نصب بر روی انواع خطوط در سایزهای 15 25 38 51 63 است.

این مدل فلومتر مغناطیسی قابل استفاده در چاه های صنعتی و کشاورزی می باشد و همچنین از این دستگاه می توان در پمپ های دیزلی و جریانات ثقلی استفاده نمود.

فلومتر الکترومغناطیسی با بدنه فولادی مطابق با اندازه های استاندارد DIN ساخته شده است. داشتن پوشش داخلی از جنس EPDM/NBR و یک بدنه فولادی قدرتمند سبب شده است که این فلومتر مغناطیسی جهت اندازه‌گیری فلو به شدت مورد استفاده قرار بگیرد و برای اعمال هرگونه تنظیماتی مجهز به نمایشگر گرافیکی با کلید های لمسی می‌باشد.

فلومتر الکترومغناطیسی با بدنه فولادی فلنج چیست :

فلومتر مغناطیسی با بدنه فولادی فلنجی یکی از انواع ابزارهای اندازه‌گیری جریان است که برای سنجش جریان مایعات رسانا در صنایع مختلف استفاده می‌شود. این نوع فلومتر از اصل قانون فارادی برای القای الکترو مغناطیسی بهره می‌برد.

بدنه فولادی این فلومتر باعث مقاومت بیشتر در برابر فشارها و شرایط سخت محیطی می‌شود و فلنج‌ها امکان نصب آسان و مطمئن را فراهم

 مزایا

1. دقت بالا: فلومترهای مغناطیسی به دلیل نداشتن قطعات متحرک، دقت بالایی در اندازه‌گیری جریان دارند.
2. مقاومت در برابر خوردگی: بدنه فولادی فلنجی این دستگاه مقاوم به خوردگی است و برای محیط‌های صنعتی مناسب می‌باشد.
3. عدم انسداد: هیچ قسمت متحرکی در مسیر جریان وجود ندارد که بتواند موجب انسداد شود.
4. قابلیت اندازه‌گیری مایعات مختلف: این دستگاه برای اندازه‌گیری مایعات رسانا، مانند آب، فاضلاب و محلول‌های شیمیایی، مناسب است.

کاربردها

– صنایع نفت و گاز
– تصفیه آب و فاضلاب
– صنایع غذایی و نوشیدنی
– صنایع شیمیایی

 مشخصات فنی

– جنس بدنه: فولاد
– نوع اتصال: فلنجی
– محدوده اندازه‌گیری جریان: بسته به مدل و سایز فلومتر متفاوت است
– دقت: معمولاً در محدوده ±0.5% تا ±1% از مقدار اندازه‌گیری شده

نکات نصب و نگهداری

– اطمینان از تراز بودن فلومتر: برای دقت بالا، فلومتر باید به صورت صحیح و تراز نصب شود.
– بررسی دوره‌ای اتصالات: به منظور جلوگیری از نشتی و حفظ عملکرد دستگاه، اتصالات فلنجی باید به طور منظم بررسی شوند.
– نگهداری در شرایط مناسب: حفظ دستگاه در دمای مناسب و جلوگیری از ضربات مکانیکی می‌تواند عمر مفید فلومتر را افزایش دهد.

فلومترهای مغناطیسی با بدنه فولادی فلنجی به دلیل ویژگی‌های منحصر به فرد و کاربرد گسترده‌ای که دارند، انتخابی مناسب برای بسیاری از صنایع محسوب می‌شوند.

مشخصات فنی (فرستنده)

Dispaly

   240*320  TFT Color LCD


Power Supply

22-26 VDC


Communication

RS485 / Modbus RTU /WIFI


Analog output

One Unit A-20 mA or 0-20 mA (max 1Kohm)


Digital output

Two Units (Hold/ Total.RST)


Digital input

Two Units ((Pulse/ Frequency/Alarm))


Totalizer

Two Independent with Adjustable Units




مشخصات مکانیکی



Electrods Material

Transmitter Unit


Sensor Body Material

Carbon Steel


 Lining Material

PTFE / NBR


Process Critical Condition

60°C 12Bar


Ambient Temperature Range

20-

up to 50 c


Process Connection

ASME_B16.5 /C150 Flange


Enclosure Protection

IP68


Measuring Accuracy

+-0.4%Full Scale

مشخصات فنی

توضیحات تکمیلی

Supply

22~26VDC

Communication

Serial Modbus RTU

Analog output

0/4 ~ 20mA one Unit (max 1Kohm)

Digital output

Two Units (Pulse/ Frequency/ Alarm)

Digital input

Two Unit s(Hold/ Total.Reset/ MRS)

Totalizer

2 independent totalizers with selectable

Display Unit

128*64 pixel LCD STN or 320*240 TFT

Alarms

Empty pipe
AQ open loop
Low conductivity

Inner Lining

NBR/EPDM

Electrods Material

AISI316L

Wetted parts material

Titanium, PTFE, AISI316L

Maximum Process Temperature

60°C

Process Connection

ISO 7005/ASMEB16.5 Standard Flange

Sensor Unit Enclosure Protection

IP68

Display Unit Enclosure Protection

IP67

Measuring Accuracy

+-0.2%Full Scale

سایز

25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
