فلومتر الکترومغناطیسی برای کاربردهای آب، فاضلاب و فرآیندهای صنعتی، با انتخاب انعطافپذیر لاینر، قابلیتهای عیبیابی داخلی و امکانات یکپارچه کنترل فرآیند.
198,000,000 تومان – 529,000,000 تومانمحدوده قیمت: 198,000,000 تومان تا 529,000,000 تومان

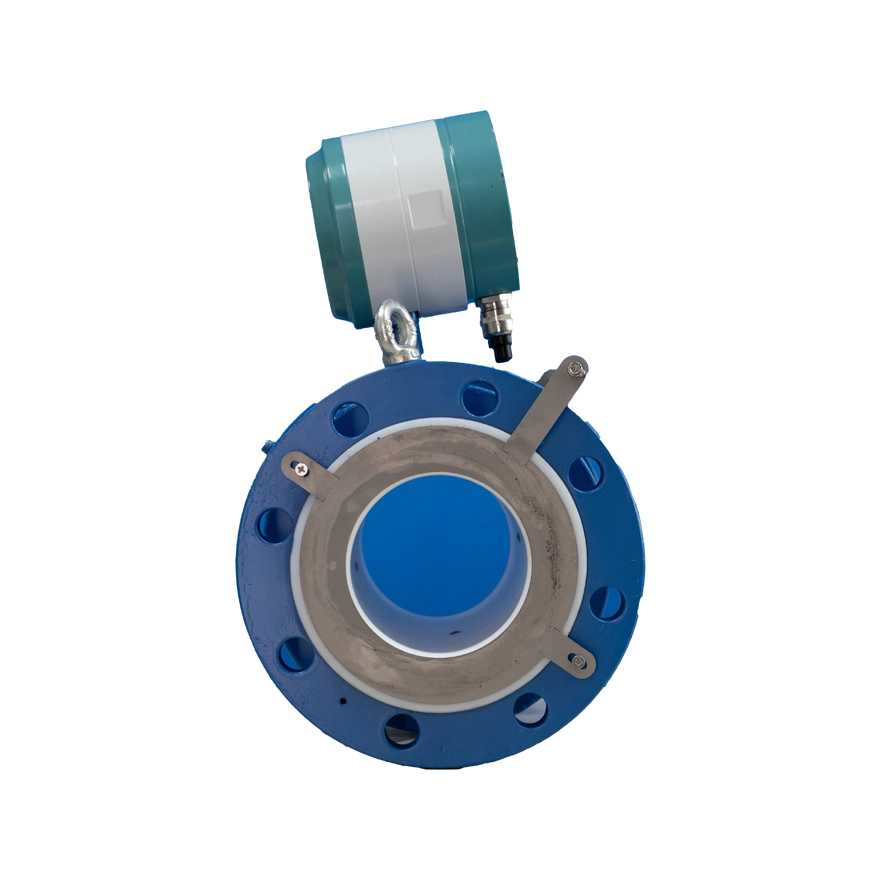

PTMag 6000 یک فلومتر الکترومغناطیسی کامپکت برای اندازهگیری دبی در خطوط آب، فاضلاب و فرآیندهای عمومی صنعتی است. این سری با امکان انتخاب لاینر NBR یا PTFE برای مایعات رسانا طراحی شده و اندازهگیری دبی حجمی، ثبت حجم تجمعی، دسترسی محلی و ارتباط با سیستمهای کنترل کارخانه را در یک پلتفرم یکپارچه ارائه میکند.
اطلاعات اندازهگیری و تنظیمات دستگاه از طریق نمایشگر رنگی و کلیدهای لمسی مستقیماً در محل نصب در دسترس هستند. دو Totalizer مستقل امکان ثبت جداگانه حجم عبوری را فراهم میکنند و ورودی و خروجیهای آنالوگ و دیجیتال قابل تنظیم، انعطاف مناسبی برای اتصال دستگاه به تجهیزات فرایندی و سیستمهای اتوماسیون ایجاد میکنند. ارتباط Modbus RTU روی RS-485 و در نسخههای مجهز به Ethernet، ارتباط Modbus TCP، دسترسی دیجیتال به اطلاعات اندازهگیری و تنظیمات دستگاه را فراهم میسازند.
PTMag 6000 علاوه بر اندازهگیری معمول دبی، مجموعهای از قابلیتهای کنترلی را نیز در خود جای داده است. کنترلر PID داخلی میتواند از طریق خروجی آنالوگ قابل تنظیم برای کنترل ولو یا پمپ استفاده شود. همچنین قابلیت کنترل پمپ بر اساس Totalizer میتواند پس از رسیدن حجم انتقالیافته به مقدار تعیینشده، عملیات انتقال را متوقف کند. ورودیهای دیجیتال نیز قابل تخصیص به عملکردهایی مانند Reset یا Hold کردن Totalizerها و فرمانهای Enable هستند.
برای کاربردهایی که به اطلاعات جرمی نیاز دارند، جدول چگالی دستگاه امکان ذخیره چگالی حداکثر پنج محصول را فراهم میکند. بر اساس چگالی انتخابشده، دبی حجمی و حجم تجمعی اندازهگیریشده به دبی جرمی محاسباتی و مقدار تجمعی جرمی تبدیل میشوند. دبی جرمی محاسبهشده همچنین میتواند به خروجی آنالوگ اختصاص داده شود و در سیستمهای اتوماسیون مورد استفاده قرار گیرد.
سیستم عیبیابی داخلی دستگاه در راهاندازی، بهرهبرداری و رفع خطا کمک میکند. قابلیتهایی مانند تشخیص خالی بودن لوله، پایش جریان کویل، تشخیص باز شدن حلقه خروجی آنالوگ و ثبت گسترده رویدادها، امکان تفکیک بهتر مشکلات فرایندی از خطاهای سیمکشی یا تجهیزات را فراهم میکنند و سابقه عملکرد دستگاه را در اختیار اپراتور قرار میدهند.
در صورت استفاده از HMI اختصاصی PrismaTech، PTMag 6000 قابلیت Batch Filling اتوماتیک را نیز ارائه میکند. پرکردن میتواند بهصورت تکمرحلهای یا سهمرحلهای انجام شود و قابلیت اصلاح خودکار مقدار Batch بر اساس سیکل قبلی و توالی دبی کم–زیاد–کم در دسترس است. نسخههای مجهز به Ethernet نیز از طریق Web Server داخلی امکان تنظیم و مانیتورینگ دستگاه با مرورگر وب را فراهم میکنند.
| Measuring Principle | Electromagnetic |
| Measured Variable | Volumetric Flow Rate |
| Measuring Range | 0.54 to 2,540 m³/h (depending on nominal diameter) |
| Accuracy | ±0.5% of reading |
| Repeatability | ±0.1% of reading (max.) |
| Requirement Conductivity | 10 µS/cm |
| Totalizers | 2 independent volume totalizers, each with individually selectable units |
| Nominal Diameter Range | NBR: DN 50 to DN 150 PTFE: DN 25 to DN 300 | |
| Sensor Housing Material | Painted carbon steel | |
| Transmitter Housing Material | Painted aluminum | |
| Wetted Materials | Liner Material | NBR / PTFE |
| Standard Electrode Material | Titanium Grade 2 | |
| Process Connection | Flanged | |
| Available Flange Standards | ASME B16.5 / EN 1092-1 / JIS B2220 | |
| Standard Flange Configuration | ASME B16.5 Class 150 | |
| Max. Process Pressure | PN40 / ASME Class 300 / JIS 20K | |
| Fluid Temperature Range | NBR: −10 to +70 °C PTFE: −30 to +110 °C | |
| Ambient Temperature Range | −10 to +60 °C | |
| Degree of Protection | IP66 |
| Power Supply – DC Version | 18–30 V DC |
| Power Supply – AC Version | 110–300 V AC |
| Analog Output | 1 × configurable analog output, selectable as 0–20 mA or 4–20 mA; maximum load 1 kΩ |
| Digital Inputs | 2 × configurable digital inputs; selectable functions: Totalizer Hold / Totalizer Reset / Batch Filling Enable |
| Digital Outputs | 2 × configurable digital outputs, each assignable to Pulse / Batch Filling / Alarm |
| Pulse Output Function | Configurable volume per pulse; maximum output frequency: 4 kHz |
| Communication | Modbus RTU over RS-485 Modbus TCP over standard Ethernet |
| Display & Operation | 2.4-inch IPS TFT color display, 240 × 320 resolution, with four touch keys |
| Calibration | Flow calibration performed under ISO/IEC 17025 accreditation |
| Manufacturer Certifications | Manufacturer’s quality management system certified to ISO 9001 and ISO 29001 |
| Manufacturing Compliance | Manufacturing processes compliant with Good Manufacturing Practice (GMP) requirements |
