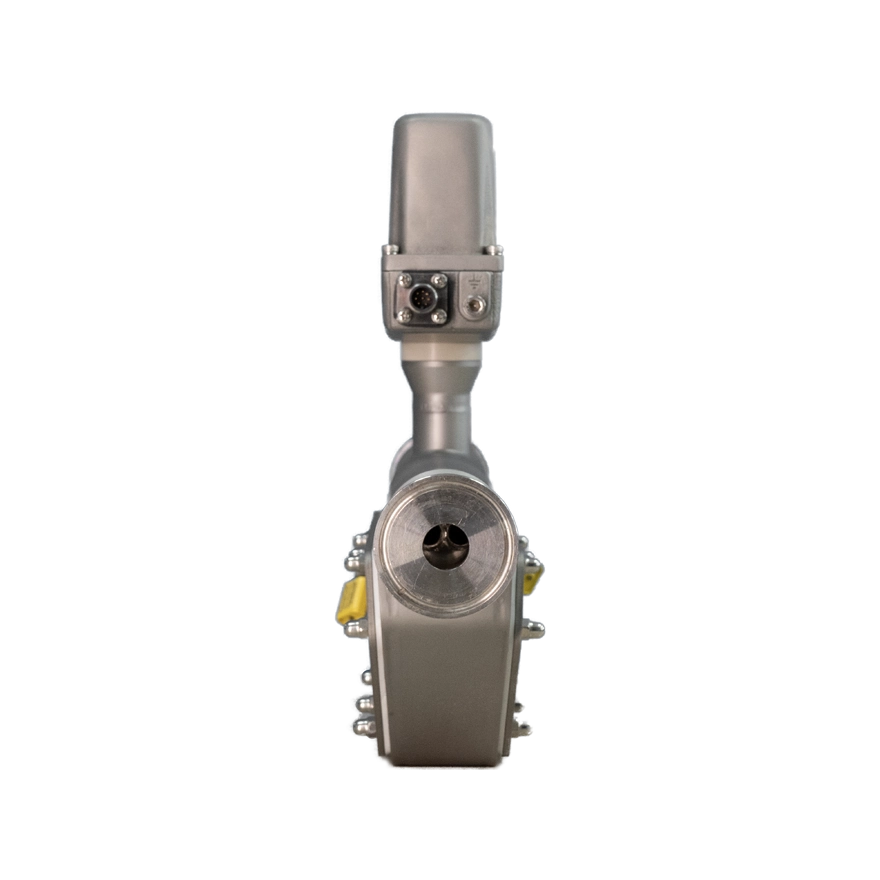

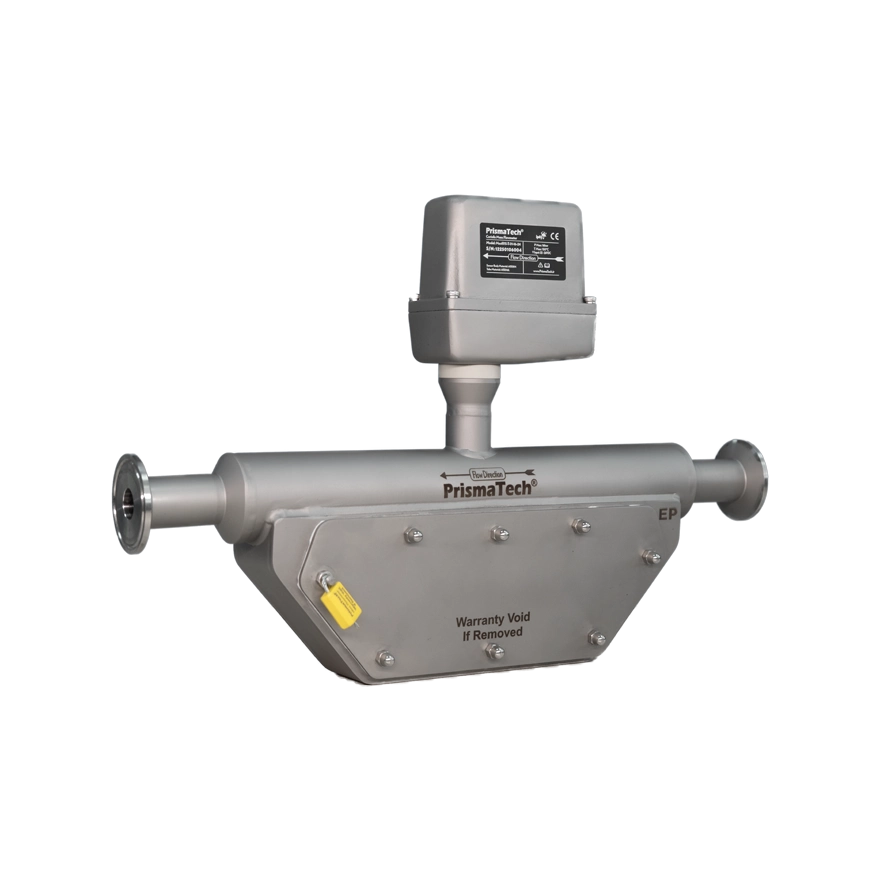

مس فلومتر کوریولیس MassFill 7000

کد محصول:

ویژگی‌های محصول

فلومتر کوریولیس کامپکت و بهداشتی برای Filling و Dosing مستقیم جرمی، با تیوب‌های 316L الکتروپولیش‌شده، سطح داخلی Ra ≤ 0.4 µm و قابلیت CIP/SIP.

  • تیوب‌های اندازه‌گیری 316L الکتروپولیش‌شده
  • زبری سطح داخلی Ra ≤ 0.4 µm
  • پرکردن مستقیم بر اساس جرم، مستقل از هدایت الکتریکی مایع
  • Batch Filling و Tri-State Filling
  • قابلیت CIP/SIP در محدودهٔ −50 تا +150 °C

خروجی پالس تا 4 kHz و اتصال به ماشین از طریق Modbus RTU

0 تومان

دسته بندی‌ها:

توضیحات محصول

MassFill 7000 نسخه بهداشتی پلتفرم Coriolis خانواده MassFill است که برای Filling و Dosing مستقیم جرمی در صنایع غذایی، لبنی، دارویی و Clean Process طراحی شده است.

تیوب‌های Stainless Steel 316L این سری Electropolished بوده و زبری سطح داخلی آن‌ها Ra ≤ 0.4 µm است. این ساختار همراه با قابلیت CIP/SIP و اتصالات Flange یا Clamp استانداردشده، برای خطوط دارای شست‌وشو، استریلیزاسیون و تغییر مکرر محصول مناسب است.

اصل اندازه‌گیری Coriolis، Mass Flow را بدون نیاز به Conductivity سیال به‌صورت مستقیم اندازه‌گیری می‌کند. Density، Temperature و Volume Flow نیز در دسترس هستند و برای خطوط چندمحصولی که مشخصات محصول بین Recipeهای مختلف تغییر می‌کند اطلاعات فرآیندی بیشتری فراهم می‌کنند.

Batch Filling و Tri-State Filling در پلتفرم دستگاه قرار دارند. پروفایل Low–High–Low در Tri-State Filling، شروع و پایان Filling را کنترل کرده و در مرحله اصلی امکان Throughput بالاتر را فراهم می‌کند.

ترانسمیتر کامپکت و بدون Display با 18–30 V DC کار می‌کند و کانکتور 8-pin M12 برای Power، I/O و Communication استفاده می‌شود. سه Configuration مختلف I/O، Pulse تا 4 kHz و Modbus RTU امکان اتصال مستقیم به PLC ماشین‌های Filling و معماری‌های OEM را فراهم می‌کنند.

در صورت نیاز، HMI آپشنال PrismaTech به‌عنوان رابط اپراتوری قابل استفاده است. MassFill 7000 فقط به‌صورت Compact ارائه می‌شود و به Remote Transmitter نیاز ندارد.

0/5 (0 نظر)

ویژگی و قابلیت‌ها

  • Filling مستقیم جرمی و بهداشتی
  • تیوب 316L Electropolished
  • Ra ≤ 0.4 µm
  • اندازه‌گیری مستقل از Conductivity
  • Density / Temperature / Volume Flow
  • CIP/SIP
  • DIN 32676 / ASME BPE
  • Batch Filling
  • Tri-State Filling
  • Compact only
  • Pulse تا 4 kHz
  • Modbus RTU
  • HMI آپشنال

کاربردهای متداول

  • Filling و Dosing محصولات لبنی
  • مواد اولیه غذایی و محصولات مایع
  • Filling مایعات دارویی
  • روغن‌های خوراکی
  • Syrup و Concentrate
  • فرآیندهای Batch بهداشتی
  • خطوط CIP/SIP
  • ماشین‌های Filling چندمحصولی

مشخصات فنی

توضیحات تکمیلی

Compact, displayless Coriolis filling flowmeter with electropolished Stainless Steel 316L measuring tubes and Ra ≤ 0.4 µm internal surface finish for hygienic, food, dairy and pharmaceutical filling and dosing applications

1. Measurement & Performance

Measuring PrincipleCoriolis
Measured VariablesMass Flow, Volume Flow, Density, Temperature
Mass Flow Measuring Range0 to 350,000 kg/h, depending on nominal size
Mass Flow Accuracy – Liquid±0.15% of reading standard; ±0.10% of reading optional
Mass Flow Accuracy – Gas±0.75% of reading
Mass Flow Repeatability – Liquid±0.075% standard; ±0.05% optional
Density Accuracy – Liquid±0.5 kg/m³ under reference conditions
Density Repeatability – Liquid±0.25 kg/m³
Totalizers2 independent totalizers with selectable units
Pulse OutputConfigurable quantity per pulse
Maximum Pulse Frequency4 kHz
Filling FunctionsBatch Filling / Tri-State Filling

2. Process & Mechanical

Nominal Size RangeDN8 to DN100
Measuring Tube MaterialStainless Steel 316L
Surface TreatmentElectropolished
Internal Surface RoughnessRa ≤ 0.4 µm
Process Connection Wetted PartsStainless Steel 316L
Sensor Housing MaterialStainless Steel 304
Transmitter Housing MaterialStainless Steel 304 standard; Stainless Steel 316 optional
Installation ConfigurationCompact only
Process ConnectionsFlanged / Clamp
Available Flange StandardsASME B16.5 / EN 1092-1 / JIS B2220
Standard Flange ConfigurationASME B16.5 Class 150
Max. Process Pressure – FlangedPN100 / ASME Class 600 / JIS 63K
Available Clamp StandardsDIN 32676 / ASME BPE
Fluid Temperature Range−50 to +150 °C
Ambient Temperature Range−20 to +60 °C
Degree of ProtectionIP67
CIP/SIP CapabilitySuitable for CIP cleaning and SIP sterilization within specified operating limits

3. Electrical & I/O

Power Supply18–30 V DC only
Electrical Connection8-pin M12 connector
Digital Input1 × configurable digital input
Digital OutputAccording to selected I/O configuration
Switch OutputGalvanically isolated solid-state switch output, normally open
Switch TechnologyPhotoMOS solid-state switching
Pulse FunctionConfigurable through digital output; maximum frequency 4 kHz
Selectable I/O Configurations
ConfigurationAvailable I/O
11 × Digital Output + 1 × Digital Input + Modbus RTU
22 × Digital Outputs + 1 × Digital Input + Modbus RTU
31 × Galvanically Isolated Solid-State Switch Output + 1 × Digital Input + Modbus RTU

4. Communication, Display & Approvals

Digital CommunicationModbus RTU over RS-485
External HMIOptional PrismaTech HMI via Modbus RTU over RS-485
CalibrationFlow calibration performed under ISO/IEC 17025 accreditation
Quality ManagementISO 9001 / ISO 29001
Manufacturing ComplianceGMP requirements
