✓ دارای گواهینامه معتبر ضد انفجار (ATEX) جهت استفاده ایمن در محیطهای خطرناک (Hazardous Areas) و مستعد انفجار در صنایع نفت، گاز و پتروشیمی
✓ اصول اندازهگیری جامع برای تمام گازها و مایعات
✓ دستیابی به اندازهگیری جریان حجمی، جریان جرمی و چگالی با دقت بسیار بالا
✓ افزایش انعطافپذیری و سازگاری با اکثر سیالات
✓ استفاده از ترانسمیتر با طراحی ضد انفجار (Flameproof/Explosion-proof) مجهز به خروجیهای آنالوگ 0/4−20 mA0/4−20 mA، دیجیتال و پالس
✓ قابلیت پشتیبانی از شبکهها و پروتکلهای ارتباطی صنعتی شامل: Modbus (RTU و TCP/IP)، Profibus، HART و Ethernet
✓ به حداقل رساندن تعمیر و نگهداری و قابلیت اطمینان بالا به دلیل عدم استفاده از قطعات متحرک
✓ طیف اندازهگیری بسیار وسیع از 0-800,000 kg/h
✓ رنج دمای کاری گسترده از -40 تا +250 درجه سانتیگراد (با کلاسهای دمایی سازگار با ATEX)
✓ ایمن بودن نسبت به ارتعاشات و شرایط سخت محیطی
✓ سایزهای متنوع از DN8 تا DN150

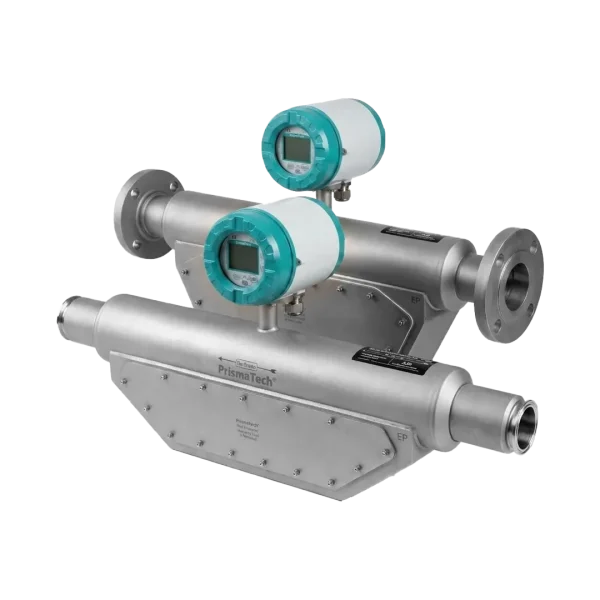

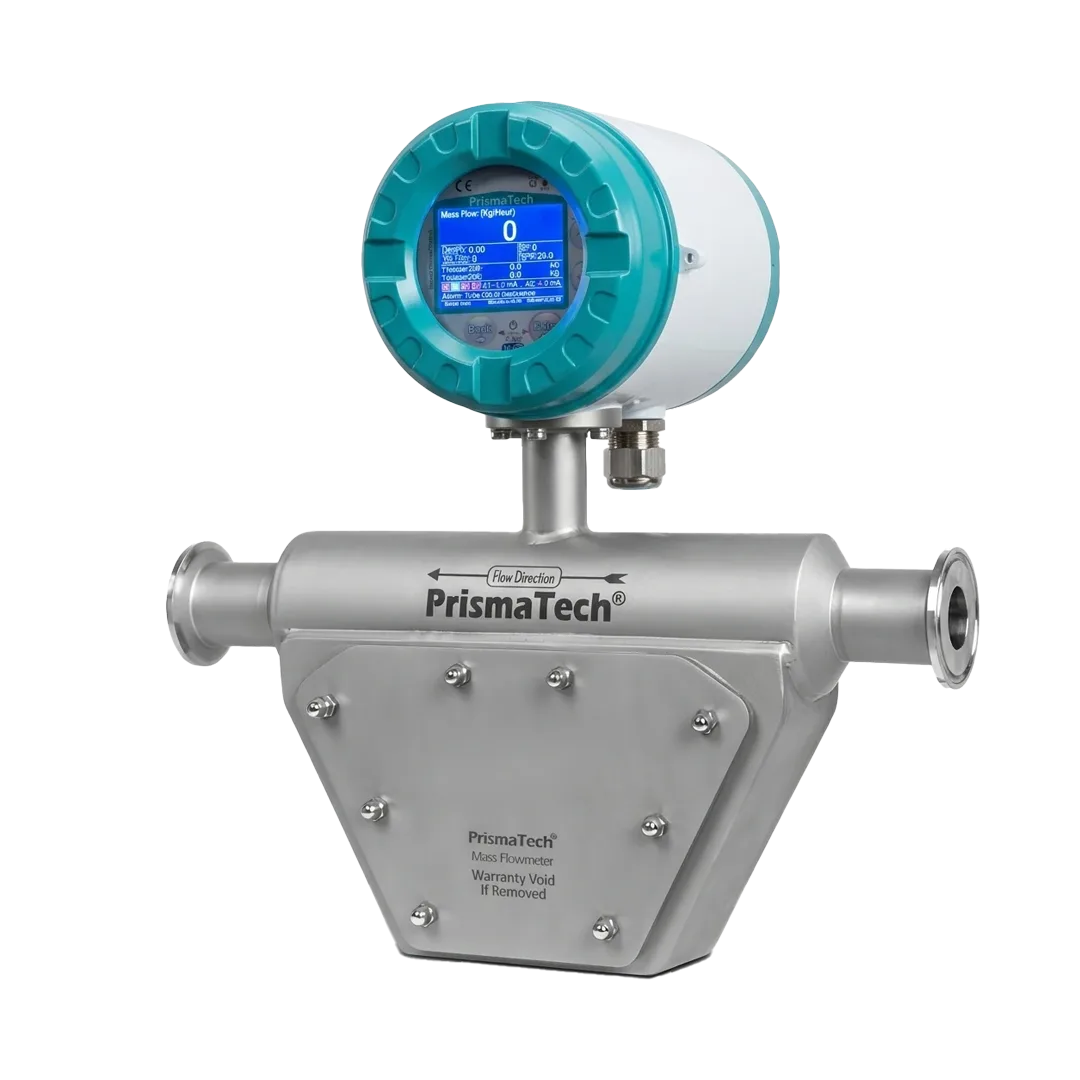

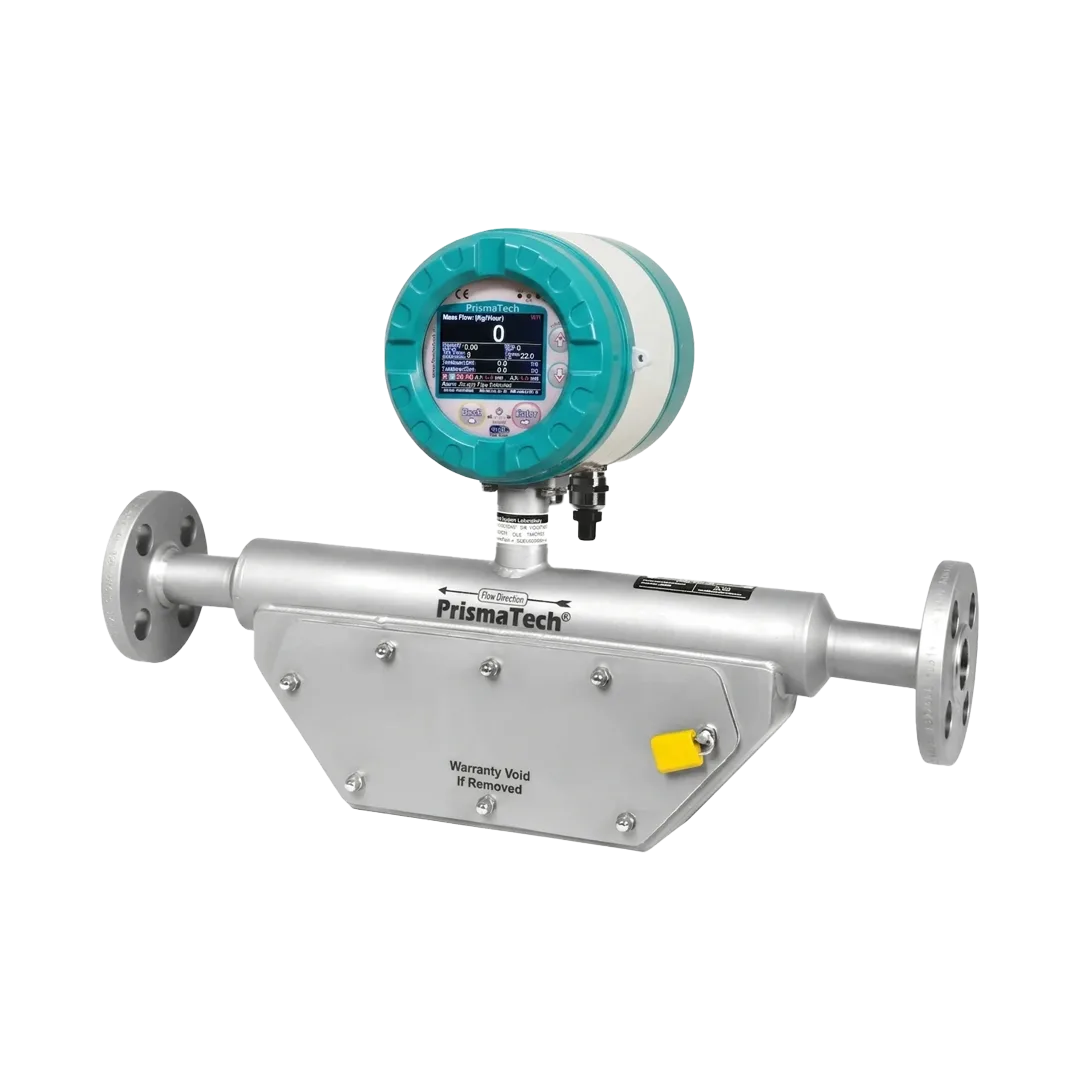

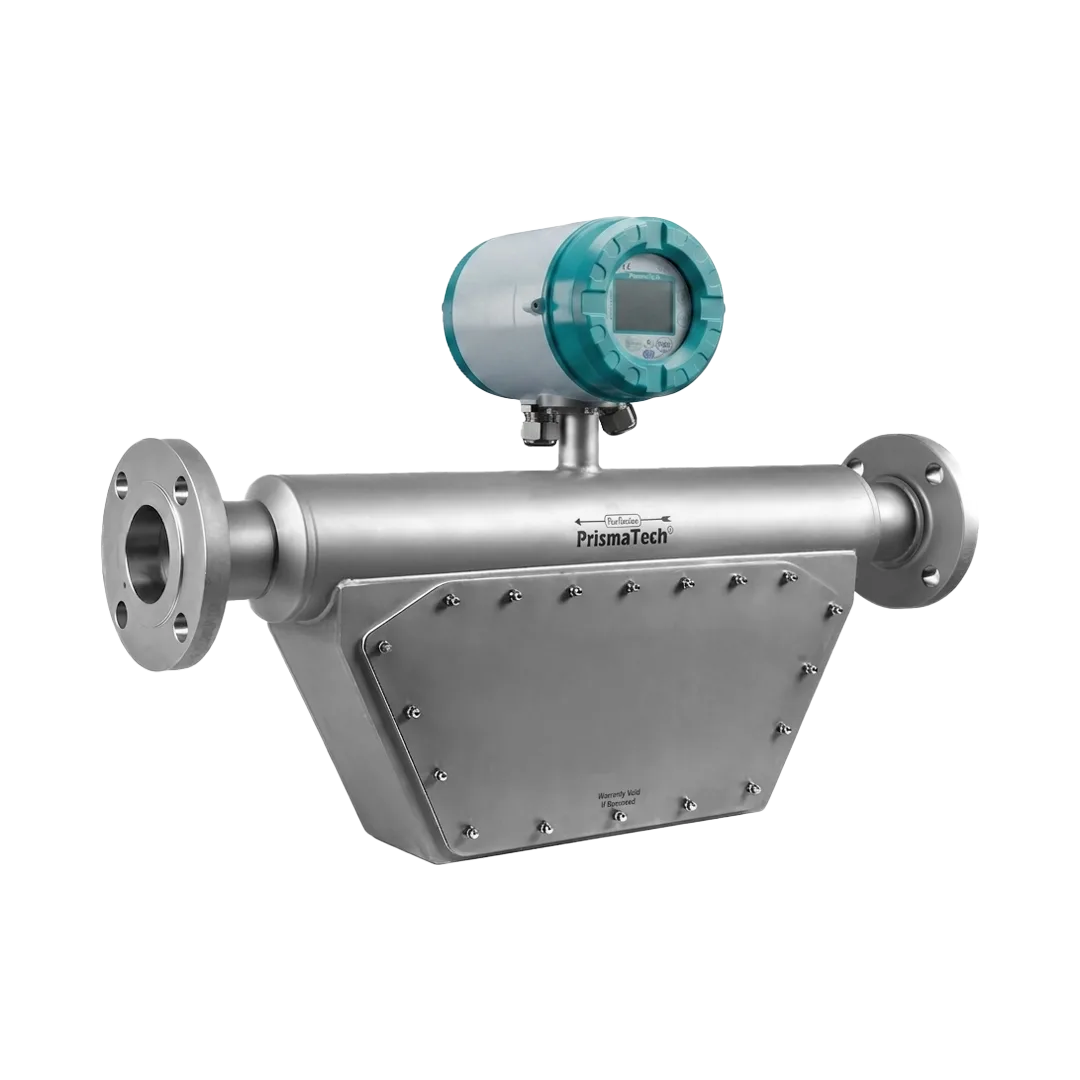

مس فلومتر کوریولیس ضد انفجار پریسماتک در طیف وسیعی از کاربردهای صنعتی مانند صنایع غذایی، دارویی، نفت، گاز، پتروشیمی و حتی علوم طبیعی مورد استفاده قرار گرفته میگیرد.
فلومترهای کوریولیس در کیسهای پارشیال، اسلاری و هایویسکوز قابلیت اندازهگیری اغلب سیالات مانند مواد شوینده، روغنهای گیاهی و حیوانی، نفت خام، شیرههای گیاهی، الکلها و حتی گازها را دارا میباشند.
اندازهگیری همزمان فلوی جرمی، چگالی و دما توسط فلومترهای جرمی کوریولیس پنجره روبهرشد جدیدی را برای بهبود کنترل فرایندهای صنعتی، کنترل کیفی محصولات تولیدی و امنیت بالاتر باز میکنند.
مس فلومترهای کوریولیس پریسماتک در سایزهای متنوع از DN 8 تا DN 150 تولید میشوند. جنس تیوب مس فلومترهای پریسماتک از stainless steel AISI 316L است. این فلومترها مجهز به پردازنده ARM Cortex M7 و نمایشگر LCD 320*240 TFT هستند.
در ساختار مکانیکی فلومتر جرمی کوریولیس با ساختار دو لوله U-شکل، یک عملگر الکترومغناطیسی در وسط لوله و دو سنسور اندازهگیری سرعت در طرفین لوله وجود دارند. با کنترل صحیح عملگر فلومتر، لولهها در فرکانس رزونانس سازه شروع به ارتعاش میکنند.
با اندازهگیری فرکانس ارتعاشات و کالیبراسیون دمایی، میتوان چگالی سیال عبوری از لولههای U-شکل را با دقت بالایی اندازهگیری کرد. از طرفی، با عبور سیال از درون لولهها، اختلاف فازی بین دو سنسور به وجود میآید که مقدار آن متناسب با فلوی جرمی است. بنابراین، با اندازهگیری اختلاف فاز بین سنسورهای مغناطیسی، فلوی جرمی هم با دقت بالایی تعیین میشود. با داشتن فلوی جرمی و چگالی، فلوی حجمی هم قابل محاسبه است.
| Product family name | PrismaTech coriolis mass flowmeter series |
|---|---|
| Product type | PTMAS |
| Measurement principle | Coriolis |
| Measurment parameters | Mass flow, Volumetric Flow, Density and Temperature |
| Accuracy (liquids) | ±0.15% (Optional ±0.1) Reading |
| Accuracy (gases) | ±0.75% Reading |
| Accuracy (density) | ±0.001gr/cm3 (Optional ±0.005gr/cm3) Reading |
| Accuracy (temperature) | ±0.5°C |
| Rangeability | 01:20 |
| Repeatability | 0.5% |
| Contact to measured medium | Yes |
| Measured media | Liquids and Gases |
| Ambient temperature | -40…+60°C |
| Nominal diameter / size | DN8…DN150 |
| Process pressure | 100 bar |
| Process temperature | -40… +150°C (Optional -40… +250°C) |
| Tube material | AISI316L (Optional Hastelloy and etc.) |
| Sensor body material | AISI304, AISI316L |
| Sensor protection | IP67 |
| Transmitter protection | IP66 |
| Tube roughness | <1.4µm (Optional <0.4µm) |
| Connections | ASME (B 16.5) Class 150-600: DN8…DN150 Flange |
| Analogue outputs | Two units 0/4…20 mA (Flow rate,Temperature, PID controller, etc.) |
| Digital inputs | One unit (Total reset, Hold, Filling reset, etc.) |
| Digital outputs | Two units (Puls, Switch, Batch filling, etc.) |
| Communications | "Modbus RTU (RS485) |
| Cable connection | Gland M20 |
| Transmitter body material | Painted Aluminium |
| Display | 320×240 TFT color LCD, None |
| Approvals | ATEX: II 1G Ex ia IIC T6 … T1 Ga for remote sensor |
