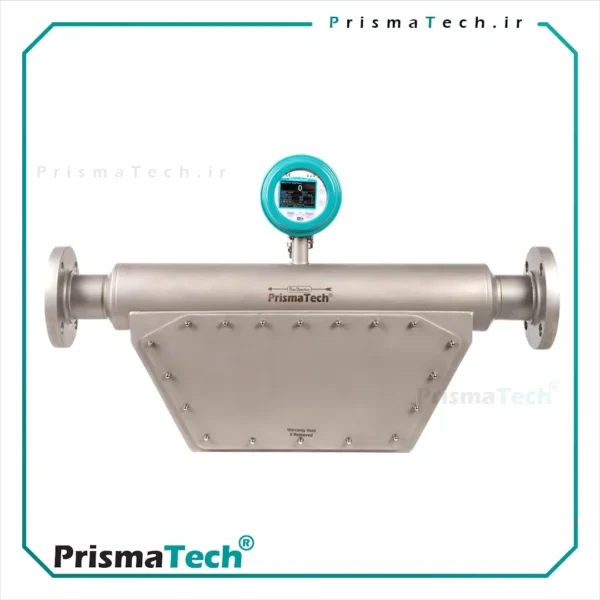

مس فلومتر کوریولیس “Type “T پریسماتک

مس فلومتر کوریولیس “Type “T پریسماتک

مس فلومتر کوریولیس “Type “T پریسماتک PTCMF در طیف وسیعی از کاربردهای صنعتی مانند صنایع غذایی، دارویی، نفت، گاز، پتروشیمی و حتی علوم طبیعی مورد استفاده قرار گرفته می‌گیرد.

فلومترهای کوریولیس در کیس‌های پارشیال، اسلاری و های‌ویسکوز قابلیت اندازه‌گیری اغلب سیالات مانند مواد شوینده، روغن‌های گیاهی و حیوانی، نفت خام، شیره‌های گیاهی، الکل‌ها و حتی گازها را دارا می‌باشند.

اندازه‌گیری همزمان فلوی جرمی، چگالی و دما توسط فلومترهای جرمی کوریولیس پنجره رو‌به‌رشد جدیدی را برای بهبود کنترل فرایندهای صنعتی، کنترل کیفی محصولات تولیدی و امنیت بالاتر باز می‌کنند.

سایز مس فلومتر کوریولیس “Type “T پریسماتک

مس فلومترهای کوریولیس پریسماتک در سایزهای متنوع از DN 8 تا DN 50 تولید می‌شوند. جنس تیوب مس فلومترهای پریسماتک از stainless steel AISI 316L است. این فلومترها مجهز به پردازنده ARM Cortex M7 و نمایشگر LCD 320*240 TFT هستند.

در ساختار مکانیکی فلومتر جرمی کوریولیس با ساختار دو لوله U-شکل، یک عملگر الکترومغناطیسی در وسط لوله و دو سنسور اندازه‌گیری سرعت در طرفین لوله وجود دارند. با کنترل صحیح عملگر فلومتر، لوله‌ها در فرکانس رزونانس سازه شروع به ارتعاش می‌کنند.

با اندازه‌گیری فرکانس ارتعاشات و کالیبراسیون دمایی، می‌توان چگالی سیال عبوری از لوله‌های U-شکل را با دقت بالایی اندازه‌گیری کرد. از طرفی، با عبور سیال از درون لوله‌ها، اختلاف فازی بین دو سنسور به وجود می‌آید که مقدار آن متناسب با فلوی جرمی است. بنابراین، با اندازه‌گیری اختلاف فاز بین سنسورهای مغناطیسی، فلوی جرمی هم با دقت بالایی تعیین می‌شود. با داشتن فلوی جرمی و چگالی، فلوی حجمی هم قابل محاسبه است.

مشخصات فنی

:Measurement Parameters

Mass Flow/ Volumetric Flow/ Density/ Brix/ Temprerature

:Tube Structure

Twin Bent Tubes

 :Tube Material

Stainless Steel AISI 316L

: Mass Flow Accuracy

0.1%

:Density Accuracy

±0.00015 gr/cc

 :Processor

32-bit

ARM Microcontroller H7 Series, Cortex M7

 :Display

LCD 320*240 TFT Color

:Digital Output

Two Digital Output (24 VDC)

:Analog Output

Two Analog Current 4-20 mA

:Totalizer

Two Channel with adjustable units

:Process Connection

Tri Clamp/ Cl150 Flange/ ASME

Sensor Protection

IP68

:Transmitter Protection

IP67

:Operational Temperature

Up to 150 °C

:Input Power Supply

VCD/500mA 24
