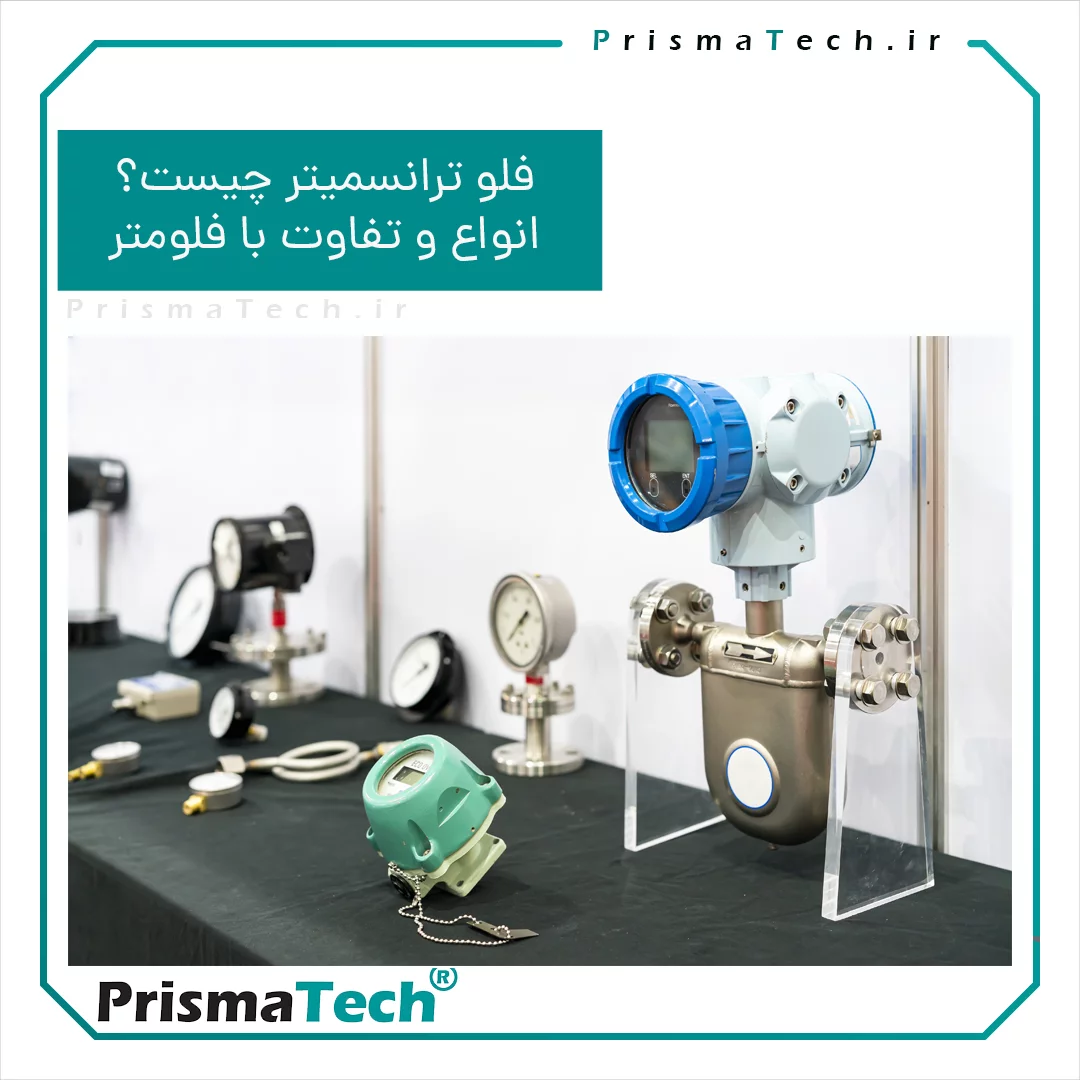

فلو ترانسمیتر؛ نحوه کار، انواع، خروجی و راهنمای انتخاب

خطای اندازه‌گیری همیشه نشانه خرابی تجهیز نیست. ناسازگاری فناوری سنجش با رسانایی، ویسکوزیته یا ذرات موجود در سیال، انتخاب رنج نامناسب و بی‌توجهی به شرایط نصب می‌تواند باعث سیگنال ناپایدار و اختلال در کنترل فرآیند شود.

پیش از انتخاب فلو ترانسمیتر باید مشخصات سیال، محدوده دبی، دما، فشار و خروجی مورد نیاز بررسی گردد. برای تطبیق دقیق این اطلاعات با تجهیز مناسب، از مشاوره فنی پریسماتک استفاده کنید.

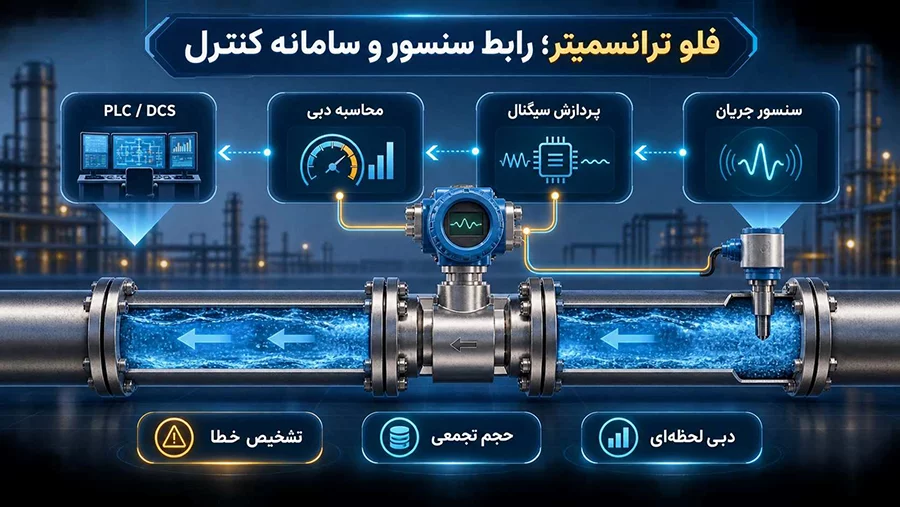

فلو ترانسمیتر چیست و چه وظیفه‌ای در سیستم اندازه‌گیری جریان دارد؟

در زنجیره اندازه‌گیری دبی، حسگر ابتدا کمیتی فیزیکی مانند ولتاژ، فرکانس یا اختلاف فاز تولید می‌کند.

فلو ترانسمیتر این داده خام را پس از تقویت، فیلتر و اعمال ضرایب کالیبراسیون، به مقدار قابل فهم دبی تبدیل می‌کند. وظیفه آن فقط نمایش عدد نیست؛ بسته به مدل، دبی لحظه‌ای و حجم تجمعی را محاسبه نموده، خطاهای تجهیز را تشخیص می‌دهد و اطلاعات را برای ثبت یا کنترل خودکار به PLC یا DCS می‌فرستد.

بنابراین، ترانسمیتر رابط میان سنسور جریان و سامانه کنترل است.

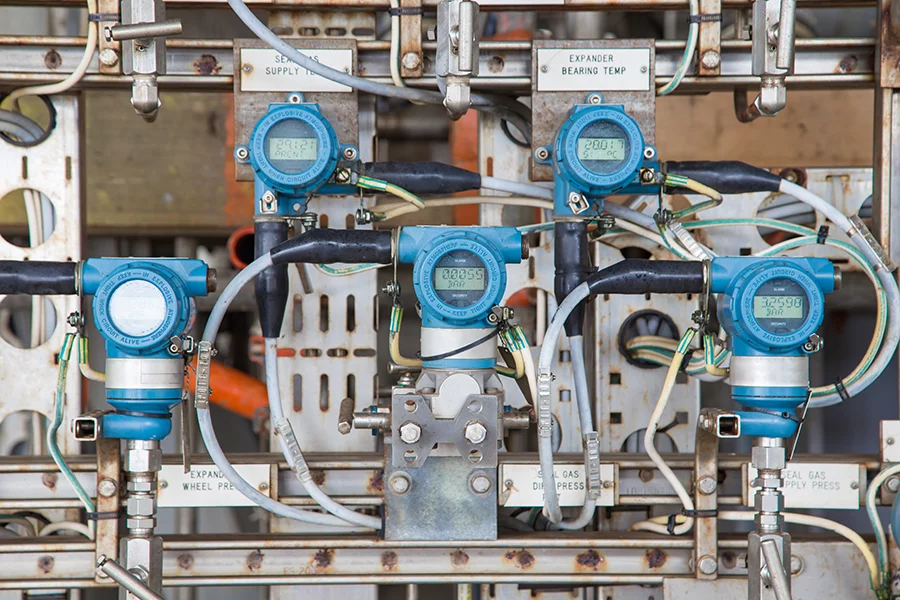

فلو ترانسمیتر چگونه کار می‌کند؟

منطق عملکرد به فناوری اندازه‌گیری وابسته است؛ برای مثال، در مدل مغناطیسی ولتاژ القا شده متناسب با سرعت سیال و در مدل کوریولیس اختلاف فاز تیوب‌ها متناسب با دبی جرمی است.

مدار فلو ترانسمیتر نمونه‌های دریافتی را دیجیتال و براساس منحنی کالیبراسیون به واحد مهندسی مانند مترمکعب بر ساعت تبدیل می‌کند. سپس تنظیماتی مانند قطع دبی پایین، ضریب کالیبراسیون و زمان میرایی روی نتیجه اعمال می‌شوند تا نوسان‌های بی‌اهمیت وارد حلقه کنترل نشوند.

در خروجی 4 تا 20 میلی‌آمپر نیز مقدار LRV برابر 4 و مقدار URV برابر 20 میلی‌آمپر مقیاس می‌شود. تطابق این دو حد با رنج PLC برای جلوگیری از نمایش دبی اشتباه ضروری است.

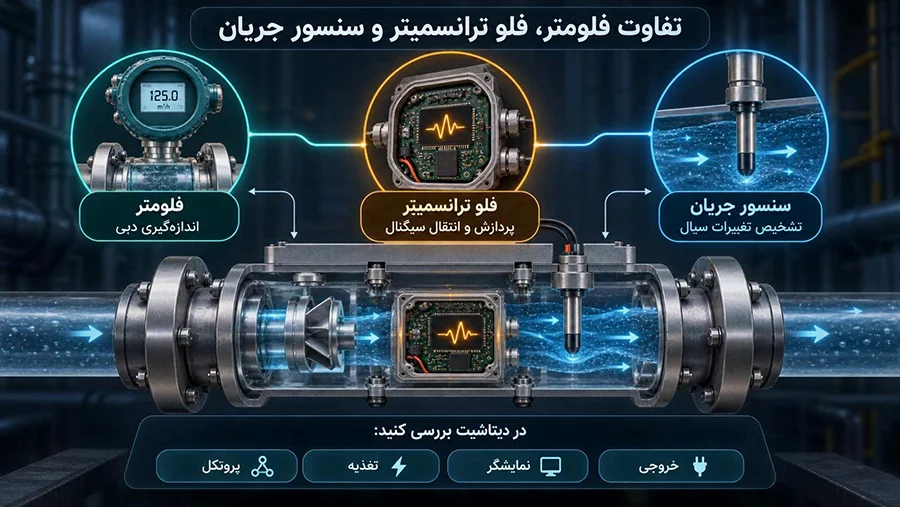

تفاوت فلومتر، فلو ترانسمیتر و سنسور جریان چیست؟

فلومتر عنوان کلی تجهیزی است که دبی حجمی یا جرمی را اندازه‌گیری می‌کند و ممکن است فقط نمایش محلی داشته باشد یا به سامانه کنترل متصل شود.

سنسور جریان، عنصر حساس به حرکت سیال است و پدیده فیزیکی مورد استفاده در اندازه‌گیری را تشخیص می‌دهد؛ بنابراین خروجی آن لزوما برای PLC قابل استفاده نیست.

در مقابل، فلو ترانسمیتر بخش الکترونیکی آماده‌سازی و انتقال اطلاعات است و خروجی استاندارد ارائه می‌دهد.

در برخی فلومترها، سنسور و ترانسمیتر داخل یک بدنه قرار دارند و در برخی دیگر جدا نصب می‌شوند. چون سازندگان این اصطلاحات را همیشه یکسان به کار نمی‌برند، هنگام خرید به جای اتکا به نام تجهیز، وجود خروجی موردنیاز، نمایشگر، تغذیه و پروتکل ارتباطی را در دیتاشیت بررسی کنید.

آیا هر فلومتری فلو ترانسمیتر دارد؟

خیر. فلومترهای مکانیکی مانند برخی روتامترها می‌توانند دبی را بدون مدار الکترونیکی و فقط به صورت محلی نمایش دهند. بعضی مدل‌ها نیز صرفا خروجی خام سنسور دارند و برای اتصال به سیستم کنترل به مبدل جداگانه نیازمندند.

وجود ترمینال تغذیه و خروجی‌هایی مانند 4 تا 20 میلی‌آمپر، پالس یا Modbus در دیتاشیت نشان می‌دهد که فلومتر به فلو ترانسمیتر داخلی یا خارجی مجهز است.

خروجی تجهیز چیست و چگونه به PLC یا DCS متصل می‌شود؟

پیش از سیم‌بندی، باید نوع ورودی کارت کنترل و نحوه تغذیه تجهیز مشخص شود. سیگنال 4 تا 20 میلی‌آمپر این تجهیز به ورودی آنالوگ متصل می‌شود؛ اما Active یا Passive بودن لوپ باید با کارت PLC یا DCS تطابق داشته باشد.

خروجی پالس برای شمارش حجم به ورودی دیجیتال پرسرعت می‌رود و در ارتباط Modbus، ترمینال‌های A و B همراه با آدرس، Baud Rate و Parity تنظیم می‌شوند. استفاده از کابل شیلددار، زمین‌کردن صحیح و ایزولاسیون مناسب نیز از نویز، اختلاف پتانسیل زمین و قرائت نادرست دبی جلوگیری می‌کند.

اجزای فلومتر چیست و ترانسمیتر در کدام قسمت قرار می‌گیرد؟

اجزای فلومتر معمولا شامل بدنه یا تیوب اندازه‌گیری، اتصالات فرآیندی، عنصر حسگر، آب‌بندی و محفظه الکترونیک است؛ البته اجزای دقیق با فناوری تجهیز تغییر می‌کنند.

فلو ترانسمیتر در مدل یکپارچه داخل محفظه متصل به بدنه قرار می‌گیرد. در نوع جداگانه، این محفظه روی دیوار یا پایه نصب و از طریق کابل اختصاصی به سنسور وصل می‌شود. نمایشگر و ترمینال‌های سیم‌بندی نیز معمولا روی همین محفظه قرار دارند.

انواع فلو ترانسمیتر چگونه دبی سیال را اندازه‌گیری می‌کنند؟

هر فناوری، یکی از ویژگی‌های جریان را مبنای محاسبه قرار می‌دهد؛ به همین دلیل انواع آن برای شرایط یکسان مناسب نیستند.

مغناطیسی و کوریولیس

فلو ترانسمیتر مغناطیسی برای مایعات رسانا، دبی حجمی را بدون ایجاد مانع در مسیر محاسبه می‌کند؛ کوریولیس نیز دبی جرمی و چگالی را مستقیما به دست می‌آورد.

برای مشاهده فلومتر مغناطیسی پریسماتک، میتوانید از طریق منوی سایت اقدام کنید.

برای مشاهده فلومتر کوریولیس پریسماتک، میتوانید از طریق منوی سایت اقدام کنید.

ورتکس و اختلاف فشاری

مدل ورتکس فرکانس گردابه‌های پشت مانع را می‌سنجد. نوع اختلاف فشاری، دبی را از رابطه میان افت فشار و سرعت جریان محاسبه می‌کند.

التراسونیک، توربینی و حرارتی

التراسونیک اختلاف زمان عبور موج، توربینی سرعت چرخش روتور و مدل حرارتی میزان انتقال گرما به سیال را معیار قرار می‌دهد.

در انتخاب نهایی باید فاز سیال، افت فشار مجاز، دقت و نیاز نگهداری هم‌زمان سنجیده شوند.

مدل یکپارچه یا Remote مناسب پروژه شماست؟

وقتی محل اندازه‌گیری قابل دسترس، کم‌لرزش و در محدوده دمای مجاز تجهیزات الکترونیکی است، فلو ترانسمیتر یکپارچه معمولا انتخاب اقتصادی‌تری محسوب می‌شود؛ زیرا کابل‌کشی کمتر و راه‌اندازی ساده‌تری دارد.

مدل Remote زمانی مناسب‌تر است که سنسور در ارتفاع، کانال، چاله، فضای مرطوب یا نزدیک منبع گرما و ارتعاش نصب شود و اپراتور به دسترسی و مشاهده آسان نمایشگر نیاز داشته باشد.

البته جداکردن ترانسمیتر الزاما دقت را افزایش نمی‌دهد. در این ساختار باید حداکثر طول مجاز، نوع کابل اختصاصی، مسیر عبور، گلند، شیلد و اتصال زمین مطابق دستورالعمل سازنده انتخاب شوند؛ زیرا کابل نامناسب می‌تواند سیگنال سنسور را تضعیف کند. بنابراین، شرایط واقعی محل نصب باید مبنای انتخاب باشد، نه ظاهر تجهیز.

برای انتخاب فلو ترانسمیتر چه مشخصاتی را باید بررسی کنیم؟

پس از تعیین اطلاعات فرآیندی، مشخصات فنی گزینه‌ها را با شرایط بهره‌برداری واقعی مقایسه کنید:

• عملکرد اندازه‌گیری: دقت برحسب درصد قرائت یا Span، تکرارپذیری، Turndown و زمان پاسخ را بررسی کنید.
• سازگاری مکانیکی: سایز، نوع اتصال، کلاس فشاری و متریال قطعات در تماس با سیال باید با خط هماهنگ باشند.
• الزامات نصب: طول مستقیم لوله، جهت نصب، نیاز به پر بودن مقطع و افت فشار مجاز را از دیتاشیت بخوانید.
• قابلیت اطمینان: درجه حفاظت، تأییدیه محیط خطرناک، تشخیص خطا و امکان کالیبراسیون را بسنجید.

در انتخاب این تجهیز، دقت در نقطه کار واقعی مهم‌تر از بهترین عدد درج شده در کاتالوگ است؛ زیرا عملکرد تجهیز ممکن است در دبی‌های پایین تغییر کند.

فلو ترانسمیتر در فلومترهای پریسماتک چه نقشی دارد؟

در فلومترهای پریسماتک، ترانسمیتر متناسب با فناوری سنجش همان تجهیز پیکربندی می‌شود و صرفا یک نمایشگر عمومی نیست.

در دسته مغناطیسی، مدار آن تحریک میدان و دریافت سیگنال الکترودها را مدیریت می‌کند؛ در دسته جرمی نیز فرمان ارتعاش تیوب و تحلیل سیگنال حسگرهای حرکتی بر عهده واحد الکترونیک است. ضرایب هر سنسور، رنج کاری و تنظیمات خروجی باید با همان مجموعه هماهنگ شوند؛ بنابراین تعویض یا تنظیم فلو ترانسمیتر بدون بررسی فنی می‌تواند نتیجه کالیبراسیون را تغییر دهد.

برای سفارش دقیق، بهتر است دیتاشیت فرآیند و نیاز کنترلی پروژه در اختیار پریسماتک قرار گیرد تا پیکربندی سنسور، ترانسمیتر و خروجی به صورت یکپارچه انجام شود.

قیمت فلو ترانسمیتر به چه عواملی بستگی دارد؟

قیمت‌گذاری زمانی قابل اتکاست که دامنه اقلام و خدمات هر پیشنهاد یکسان باشد. مهم‌ترین عوامل عبارت‌اند از:

• دامنه تجهیز: خرید ترانسمیتر به تنهایی یا مجموعه کامل سنسور و ترانسمیتر
• امکانات سفارشی: نمایشگر، ثبت داده، حافظه داخلی و قابلیت‌های تشخیصی
• مستندات: گواهی کالیبراسیون، تأییدیه متریال و مدارک کنترل کیفیت
• اقلام جانبی: کابل مخصوص، براکت، گلند و تجهیزات نصب
• شرایط تأمین: تعداد سفارش، زمان تحویل، ضمانت و پشتیبانی

برای مقایسه صحیح قیمت فلو ترانسمیتر، محدوده تحویل و خدمات همراه را در پیش‌فاکتورها یکسان سازید.

برای انتخاب از کجا شروع کنیم؟

فرآیند را با تعیین هدف اندازه‌گیری آغاز کنید: نمایش لحظه‌ای، کنترل حلقه، بچینگ یا ثبت مصرف، الزام‌های یکسانی ندارند. سپس تگ تجهیز را در P&ID مشخص کرده و دیتاشیت فرآیندی، I/O List و محدودیت‌های محل نصب را در یک درخواست فنی منسجم ارائه دهید.

پیشنهاد فلو ترانسمیتر باید پیش از خرید از نظر انطباق فنی، نقشه سیم‌بندی، مدارک کالیبراسیون و خدمات راه‌اندازی بررسی شود. برای تبدیل اطلاعات پروژه به یک پیکربندی قابل سفارش، مدارک موجود را برای کارشناسان پریسماتک ارسال نمایید.

سوالات متداول

آیا این تجهیز بدون نمایشگر کار می‌کند؟

بله. اگر سیگنال مستقیما در اتاق کنترل نمایش داده شود، نمایشگر محلی الزامی نیست؛ مگر اینکه اپراتور به قرائت میدانی نیاز داشته باشد.

تجهیز مورد نظر هر چند وقت یک‌بار باید کالیبره شود؟

فاصله ثابتی برای همه کاربردها وجود ندارد. اهمیت فرآیند، سابقه انحراف، شرایط بهره‌برداری و الزامات کیفی باید مبنای برنامه کالیبراسیون باشند.

آیا می‌توان ترانسمیتر را مستقل از سنسور تعویض کرد؟

فقط در صورت سازگاری کامل سخت‌افزار، نرم‌افزار و ضرایب سنسور. پس از تعویض نیز پارامترها باید بازیابی و صحت اندازه‌گیری تأیید شود.

تفاوت فلو ترانسمیتر و فلو سوئیچ چیست؟

ترانسمیتر مقدار پیوسته دبی را گزارش می‌کند؛ اما فلو سوئیچ معمولا با عبور جریان از حد تنظیم شده، فرمان قطع یا وصل می‌دهد.

در صورت داشتن هر گونه سوال، در بخش کامنت‌ها یا نظرات در پایین همین صفحه، پاسخ خود را از ادمین سایت دریافت کنید.
